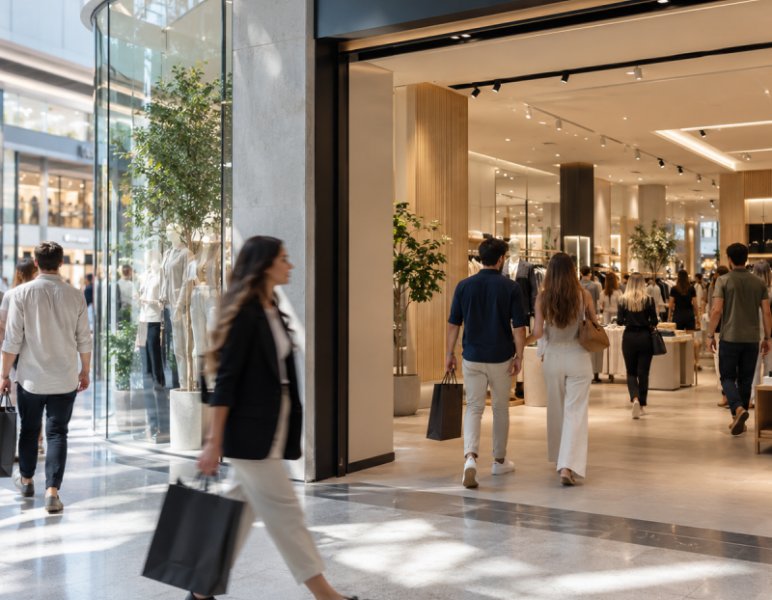

Overhead- vs. Sidewall-Personenzählung für Einzelhandelseingänge
Einzelhandelseingänge werden immer anspruchsvoller zu erfassen. Klassische Türöffnungen werden zunehmend durch breite offene Ladenfronten, große Eingänge in Einkaufszentren, mehrere Zugangspunkte und architektonische Konzepte ersetzt, bei denen sich kein geeigneter Platz für einen herkömmlichen Overhead-Sensor direkt über dem Eingang befindet.
Damit stellt sich für Einzelhändler, Betreiber von Einkaufszentren und Systemintegratoren eine praktische Frage: Soll der Personenzähler über dem Eingang oder an einer Seitenwand installiert werden?
Eine allgemeingültige Antwort gibt es nicht. Die richtige Montageart hängt von der Eingangsbreite, der Deckenhöhe, dem Besucherstrom, der Verkehrsintensität und davon ab, welche Informationen der Händler erfassen möchte.
Der SensMax TAC-B EWP ist für beide Montagearten ausgelegt. Derselbe 60-GHz-mmWave-Radarsensor kann im Sidewall- oder Overhead-Modus betrieben werden, sodass die Installationsart an die tatsächliche Einzelhandelsumgebung angepasst werden kann.
Warum die Geometrie des Einzelhandelseingangs wichtig ist
Ein Personenzählsystem misst keine abstrakte Türöffnung. Es erfasst Menschen, die sich durch einen realen physischen Raum bewegen.
Ein schmaler Ladeneingang mit Standarddeckenhöhe erzeugt eine völlig andere Zählsituation als eine sechs Meter breite Öffnung in einem Einkaufszentrum, durch die Kunden gleichzeitig auf mehreren Laufwegen ein- und ausgehen können.
Vor der Wahl der Installationsart sollten folgende Punkte bekannt sein:
- Breite des Eingangs;
- Deckenhöhe bzw. verfügbare Montagehöhe;
- ob eine geeignete Wand, Säule oder Deckenkonstruktion vorhanden ist;
- wie sich Besucher normalerweise durch den Eingang bewegen;
- wie hoch die Besucherintensität zu Spitzenzeiten ist;
- ob ausschließlich IN/OUT-Zählung benötigt wird oder zusätzliche Zonen erforderlich sind;
- ob auch Passanten vor dem Geschäft erfasst werden sollen;
- ob eine anonyme Klassifizierung von Erwachsenen und Kindern sinnvoll ist;
- ob die Installation Ethernet- und PoE-Infrastruktur nutzen soll.
Diese Faktoren bestimmen, ob eine Overhead- oder eine Sidewall-Radarinstallation in der jeweiligen Situation praktischer ist.
SensMax TAC-B EWP Sensor an einer Seitenwand installiert.
Wie die Sidewall-Personenzählung funktioniert
Im Sidewall-Modus wird der Radarsensor an einer Wand, Säule oder einer anderen stabilen vertikalen Struktur montiert und überwacht Bewegungen über den Eingang oder Durchgang hinweg.
Statt senkrecht von oben auf eine einzelne Türöffnung zu blicken, erfasst der Sensor von der Seite einen größeren Bereich. Virtuelle Zähllinien und Zonen werden anschließend entsprechend dem tatsächlichen Besucherstrom konfiguriert.
Der Sidewall-Modus des TAC-B EWP bietet ein horizontales Sichtfeld von etwa 120° und ein vertikales Sichtfeld von etwa 60° bei einer Erfassungsreichweite von bis zu 10 Metern. Bis zu fünf unabhängige Zähllinien oder Zonen können konfiguriert werden.
Wann Sidewall-Montage im Einzelhandel gut geeignet ist
Die Sidewall-Installation eignet sich besonders für:
- breite Einzelhandelseingänge;
- offene Ladenfronten in Einkaufszentren;
- Eingänge, bei denen die Decke für eine praktische Overhead-Installation zu hoch ist;
- Standorte, an denen eine Deckenmontage eingeschränkt ist;
- Korridore und Durchgänge mit mehreren möglichen Laufwegen;
- Bereiche, in denen mehrere Zähllinien oder Zonen erforderlich sind;
- Einzelhandelsumgebungen mit intensiver Besucherfrequenz;
- Standorte, an denen Passantenverkehr und tatsächliche Ladeneintritte getrennt ausgewertet werden sollen.
Bei Sidewall-Installationen wird der TAC-B EWP typischerweise in einer Höhe von etwa 2,5 bis 3,5 Metern über dem Boden montiert. Die richtige Höhe, der Winkel und die Sensorposition bleiben wichtig, da der Radar einen freien Blick auf den überwachten Bereich benötigt.
Der wichtigste Vorteil: flexible Installation
Einer der größten Vorteile der Sidewall-Zählung besteht darin, dass der Sensor nicht direkt über dem Eingang installiert werden muss.
Das ist besonders in modernen Einkaufszentren relevant, wo Ladenfronten dekorative Decken, Beleuchtungskonstruktionen, abgehängte Beschilderung, sehr hohe Decken oder vollständig offene Eingänge haben können.
Eine Wand oder tragende Säule bietet häufig einen deutlich einfacheren Montagepunkt.
Passanten und Ladeneintritte getrennt zählen
Für manche Einzelhandelsstandorte ist nicht nur wichtig, wie viele Menschen das Geschäft betreten, sondern auch, wie viele daran vorbeigehen.
Dies ist besonders relevant für Geschäfte in Einkaufszentren, Fußgängerzonen, Outlet-Centern und anderen Standorten mit starkem Fußgängerverkehr vor der Ladenfront.
Im Sidewall-Modus kann der Radar einen größeren Bereich überwachen und separate virtuelle Zähllinien oder Zonen verwenden. Wenn die Geometrie des Geschäfts es erlaubt, kann eine Linie den Passantenverkehr vor der Ladenfront messen, während eine andere die tatsächlichen Ladeneintritte erfasst.
Dadurch entsteht eine zusätzliche Retail-KPI: das Verhältnis zwischen Passantenverkehr und Ladeneintritten.
Ein Geschäft kann vor dem Eingang eine hohe Fußgängerfrequenz haben, aber nur wenige tatsächliche Eintritte. Ein anderes Geschäft kann einen deutlich größeren Anteil der Passanten in den Laden ziehen. Der Vergleich dieser Werte hilft Händlern, Eingangssichtbarkeit, Schaufenster, Promotionen und die Leistung der Ladenfront zu bewerten.
Der gleiche Ansatz ist auch für straßenseitige Geschäfte und Outdoor-Einzelhandelseingänge relevant. Da Radar nicht von sichtbarem Licht abhängig ist, kann die Technologie in Umgebungen eingesetzt werden, in denen Tageslicht, Schatten und wechselnde visuelle Bedingungen eine optische Erfassung erschweren würden.
Der TAC-B EWP ist für Innen- und Außeninstallationen ausgelegt. Damit eignet sich dieselbe Radarplattform sowohl für Eingänge innerhalb von Einkaufszentren als auch für exponierte Zugangspunkte im Einzelhandel.
SensMax TAC-B EWP Sensor zählt Passanten vor einer Outdoor-Ladenfront.
Wie die Overhead-Personenzählung funktioniert
Im Overhead-Modus wird der TAC-B EWP oberhalb des überwachten Bereichs installiert und nach unten auf den Boden ausgerichtet.
Dadurch entsteht eine andere Radargeometrie. Besucher werden erfasst, während sie sich unter dem Sensor bewegen. Der Overhead-Modus eignet sich daher für Eingänge mit einer geeigneten Decke oder anderen Montagestruktur oberhalb des Zählbereichs.
Das Sichtfeld des Overhead-Radars beträgt etwa 106°. Die überwachte Bodenfläche wächst mit zunehmender Installationshöhe. Bei etwa 2 Metern Höhe kann der Erfassungsdurchmesser am Boden etwa 3,5 Meter erreichen. Bei ungefähr 3,5 Metern Montagehöhe kann bei geeigneter Geometrie eine Bodenabdeckung von bis zu etwa 7,5 Metern erreicht werden.
Wann Overhead-Montage im Einzelhandel gut geeignet ist
Eine Overhead-Installation kann eine gute Wahl sein für:
- klar definierte Einzelhandelseingänge;
- Zugänge in Einkaufszentren mit geeigneter Decke;
- Eingänge von Kaufhäusern;
- Korridore und kontrollierte Durchgangsbereiche;
- Standorte, an denen der Händler den Sensor direkt über dem Besucherstrom positionieren möchte;
- Projekte, bei denen eine anonyme Erwachsenen-/Kinderklassifizierung sinnvoll ist.
Die Overhead-Installation wird typischerweise ab etwa 2 Metern Höhe eingesetzt, wobei die erforderliche Höhe von Eingangsbreite und Projektgeometrie abhängt. Bei Installationen oberhalb von etwa 3,5 Metern oder an Standorten ohne geeigneten Overhead-Montagepunkt ist der Sidewall-Modus in der Regel die praktischere Option.
SensMax TAC-B EWP Sensor für Overhead-Personenzählung.
Zusatzfunktion des Overhead-Modus: Klassifizierung von Erwachsenen und Kindern
Eine zusätzliche Funktion des Overhead-Modus ist die anonyme Klassifizierung von Erwachsenen und Kindern anhand der erkannten Objekthöhe.
Dies kann in familienorientierten Einkaufszentren, Freizeitstandorten und anderen Einzelhandelsumgebungen nützlichen Kontext liefern, in denen der Anteil erwachsener und minderjähriger Besucher von betrieblichem oder kommerziellem Interesse ist.
Die Klassifizierung erfolgt, ohne Fotos aufzunehmen, Videos aufzuzeichnen oder einzelne Besucher zu identifizieren.
Sidewall- vs. Overhead-Personenzählung: schneller Vergleich
| Faktor | Sidewall-Modus | Overhead-Modus |
|---|---|---|
| Typische Installation | Wand, Säule oder seitliche Struktur | Oberhalb des überwachten Bereichs |
| Typischer Einsatz im Einzelhandel | Breite Eingänge, offene Ladenfronten, hohe Decken | Definierte Eingänge mit geeigneter Overhead-Montage |
| Installationshöhe | Ca. 2,5-3,5 m | Ca. 2-3,5 m, abhängig von der Eingangsbreite |
| Sichtfeld | Ca. 120° horizontal × 60° vertikal | Ca. 106° |
| Abdeckung | Bis zu ca. 10 m Erfassungsreichweite | Bis zu ca. 7,5 m Bodendurchmesser bei 3,5 m Montagehöhe |
| Zähllogik | Bis zu 5 Linien/Zonen, bidirektional IN/OUT | Bis zu 5 Linien/Zonen, bidirektional IN/OUT |
| Passantenanalyse | Möglich, wenn die Geometrie getrennte Zähllinien oder Zonen zulässt | Üblicherweise auf den definierten Bereich direkt unter dem Sensor fokussiert |
| Zusätzliche Klassifizierung | Für Projekte an Einzelhandelseingängen normalerweise nicht erforderlich | Anonyme Erwachsenen-/Kinderklassifizierung nach Höhe |
| Innen / außen | Beides | Beides, abhängig von der Montagestruktur |
| Kamera erforderlich | Nein | Nein |
Was ist bei breiten Eingängen in Einkaufszentren zu beachten?
Breite Eingänge gehören zu den häufigsten Gründen, Radar anstelle klassischer Lichtschranken-Personenzähler in Betracht zu ziehen.
Bei einem herkömmlichen Infrarotzähler kreuzen Besucher normalerweise einen klar definierten Strahl zwischen zwei Sensoreinheiten. Das funktioniert sehr gut bei Standardzugängen, wird jedoch weniger praktisch, wenn sich Personen durch einen großen offenen Bereich auf mehreren Laufwegen bewegen können.
Radar verfolgt einen anderen Ansatz. Statt den Eingang durch einen physischen Infrarotstrahl festzulegen, definiert der Installateur virtuelle Zähllinien und Zonen innerhalb des Radar-Erfassungsbereichs.
Bei einem offenen Einzelhandelseingang können diese Linien entsprechend der tatsächlichen Geometrie des Geschäfts positioniert werden. Mit TAC-B EWP lassen sich bis zu fünf unabhängige Linien oder Zonen konfigurieren.
Dadurch eignet sich Radar besonders für:
- Geschäfte mit offenen Ladenfronten in Einkaufszentren;
- Kaufhäuser;
- Supermärkte und Verbrauchermärkte;
- große Modegeschäfte;
- Eingänge von Einkaufszentren;
- Food Courts und gemeinsam genutzte Retail-Bereiche.
Warum PoE in Einkaufszentren wichtig ist
Die Sensorleistung ist nur ein Teil eines großen Retail-Projekts. Auch Installation und Netzwerkinfrastruktur spielen eine wichtige Rolle.
TAC-B EWP unterstützt Power over Ethernet, sodass Stromversorgung und Ethernet-Kommunikation über dasselbe Netzwerkkabel erfolgen können.
Bei professionellen Retail- und Einkaufszentrumprojekten kann dies Folgendes vereinfachen:
- Stromverteilung;
- Netzwerkinstallation;
- zentrale Infrastrukturverwaltung;
- Installation mehrerer Sensoren an einem Standort;
- Integration in bestehende IT- und Gebäudenetzwerke.
Der Sensor unterstützt außerdem Wi-Fi, MQTT und API-Integration, sodass Zähldaten mit SensMax-Reporting oder externen Retail-, Business-Intelligence- und Gebäudemanagementsystemen verbunden werden können.
Von der Personenzählung zum Echtzeit-Retailbetrieb
Für Einkaufszentren und größere Geschäfte geht der Nutzen von Radar über die tägliche Gesamtzahl der Besucher hinaus.
Echtzeit-IN/OUT-Daten können zur Berechnung der Belegung genutzt werden und zeigen, wie sich das Besucheraufkommen im Tagesverlauf verändert.
Einzelhändler und Betreiber von Einkaufszentren können diese Erkenntnisse nutzen für:
- Personaleinsatz zu Spitzenzeiten;
- Belegungsmonitoring in Geschäften und Einkaufszentren;
- Vergleich verschiedener Eingänge;
- Conversion-Analyse durch Kombination von Besucherfrequenz und Transaktionsdaten;
- Bewertung der Ladenfront anhand des Verhältnisses von Passanten zu Ladeneintritten;
- Reinigungs- und Facility-Planung;
- Vergleich von Besuchertrends zwischen Standorten und Zeiträumen.
Für fortgeschrittene Projekte unterstützt TAC-B EWP außerdem die Integration über MQTT und API, während das eingebaute Relais als Eingang für externe Automatisierungsszenarien genutzt werden kann.
Overhead oder Sidewall: Welche Variante sollten Sie wählen?
Die Entscheidung sollte bei den physischen Eigenschaften des Eingangs beginnen und nicht bei einer vorab bevorzugten Montageart.
Sidewall-Montage ist sinnvoll, wenn:
- der Eingang breit oder vollständig offen ist;
- sich direkt über dem Eingang keine geeignete Decke befindet;
- die Decke höher liegt als der praktische Bereich für eine Overhead-Installation;
- die Montage an einer Wand oder Säule einfacher ist;
- ein größerer Bereich überwacht werden soll und nicht nur der Punkt direkt unter dem Sensor;
- mehrere virtuelle Zähllinien oder Zonen im überwachten Bereich positioniert werden müssen;
- Sie sowohl den Passantenverkehr vor dem Geschäft als auch tatsächliche Eintritte analysieren möchten.
Overhead-Montage ist sinnvoll, wenn:
- eine geeignete Decke oder Montagestruktur oberhalb des Eingangs vorhanden ist;
- der Besucherstrom durch einen klar definierten Bereich unterhalb des Sensors verläuft;
- die Eingangsbreite innerhalb der erforderlichen Overhead-Abdeckung liegt;
- eine Erwachsenen-/Kinderklassifizierung für das Projekt relevant ist;
- eine Top-down-Installation besser zur Architektur des Eingangs passt.
Die Genauigkeit hängt von der Installation ab, nicht nur von der Technologie
Keine Montageart ist automatisch in jeder Einzelhandelsumgebung genauer.
Die Qualität des Ergebnisses hängt davon ab, den richtigen Modus für die Eingangsgeometrie zu wählen und den Sensor anschließend korrekt zu konfigurieren.
Wichtige Faktoren sind:
- Montagehöhe;
- Sensorwinkel;
- Eingangsbreite;
- Besucherdichte;
- Bewegungsrichtung;
- Position der Zähllinien;
- Objekte oder Strukturen innerhalb des Erfassungsbereichs.
Unter geeigneten Installationsbedingungen kann TAC-B EWP bei einer Besucherdichte von ungefähr einer Person pro Quadratmeter eine Zählgenauigkeit von über 99 % erreichen.
Daher sind Fotos des Eingangs, Abmessungen und Informationen zum erwarteten Besucheraufkommen hilfreich, bevor die endgültige Montageposition festgelegt wird.
Ein Sensor, zwei Installationsstrategien
Einzelhandelsumgebungen sind nicht standardisiert. Der Eingang einer Boutique, eine offene Ladenfront in einem Einkaufszentrum und der Haupteingang eines Shoppingcenters können jeweils unterschiedliche Ansätze erfordern.
Der Vorteil des TAC-B EWP besteht darin, dass Einzelhändler und Integratoren nicht allein deshalb eine vollständig andere Sensorplattform wählen müssen, weil an einem Standort Overhead- und an einem anderen Sidewall-Montage erforderlich ist.
Dieselbe PoE-versorgte 60-GHz-mmWave-Radarplattform kann für beide Modi konfiguriert und in dieselbe Reporting-Infrastruktur integriert werden.
Der Sidewall-Modus erweitert den möglichen Messbereich außerdem über die eigentliche Türöffnung hinaus. Wenn die Geometrie es zulässt, können Einzelhändler den Fußgängerverkehr vor dem Geschäft messen und mit den tatsächlichen Eintritten vergleichen. Dadurch entsteht eine zusätzliche Ebene der Retail-Footfall-Analyse.
Beginnen Sie beim Eingang und wählen Sie anschließend den Montage-Modus
Die wichtigste Frage lautet daher nicht: „Ist Overhead oder Sidewall besser?“
Sondern: Welche Installationsgeometrie gibt dem Sensor die klarste und nützlichste Sicht auf den tatsächlichen Besucherstrom?
Bei einem klar definierten Eingang mit geeigneter Decke kann eine Overhead-Installation einen sauberen Top-down-Zählbereich und eine anonyme Erwachsenen-/Kinderklassifizierung bieten.
Bei breiten Eingängen, offenen Ladenfronten, hohen Decken, straßenseitigen Geschäften oder Standorten, an denen eine Overhead-Installation schwierig ist, bietet die Sidewall-Montage mehr Flexibilität und kann zusätzlich die Analyse des Fußgängerverkehrs vor dem Geschäft ermöglichen.
Da der SensMax TAC-B EWP beide Modi unterstützt, kann die Montageart an die Einzelhandelsumgebung angepasst werden, statt den Eingang an den Sensor anpassen zu müssen.
Planen Sie ein Personenzählprojekt für ein Geschäft oder Einkaufszentrum? Senden Sie SensMax die Eingangsbreite, Montagehöhe, Fotos und die erwartete Besucherintensität. Wir helfen Ihnen festzustellen, ob Sidewall- oder Overhead-Radarzählung besser geeignet ist.
